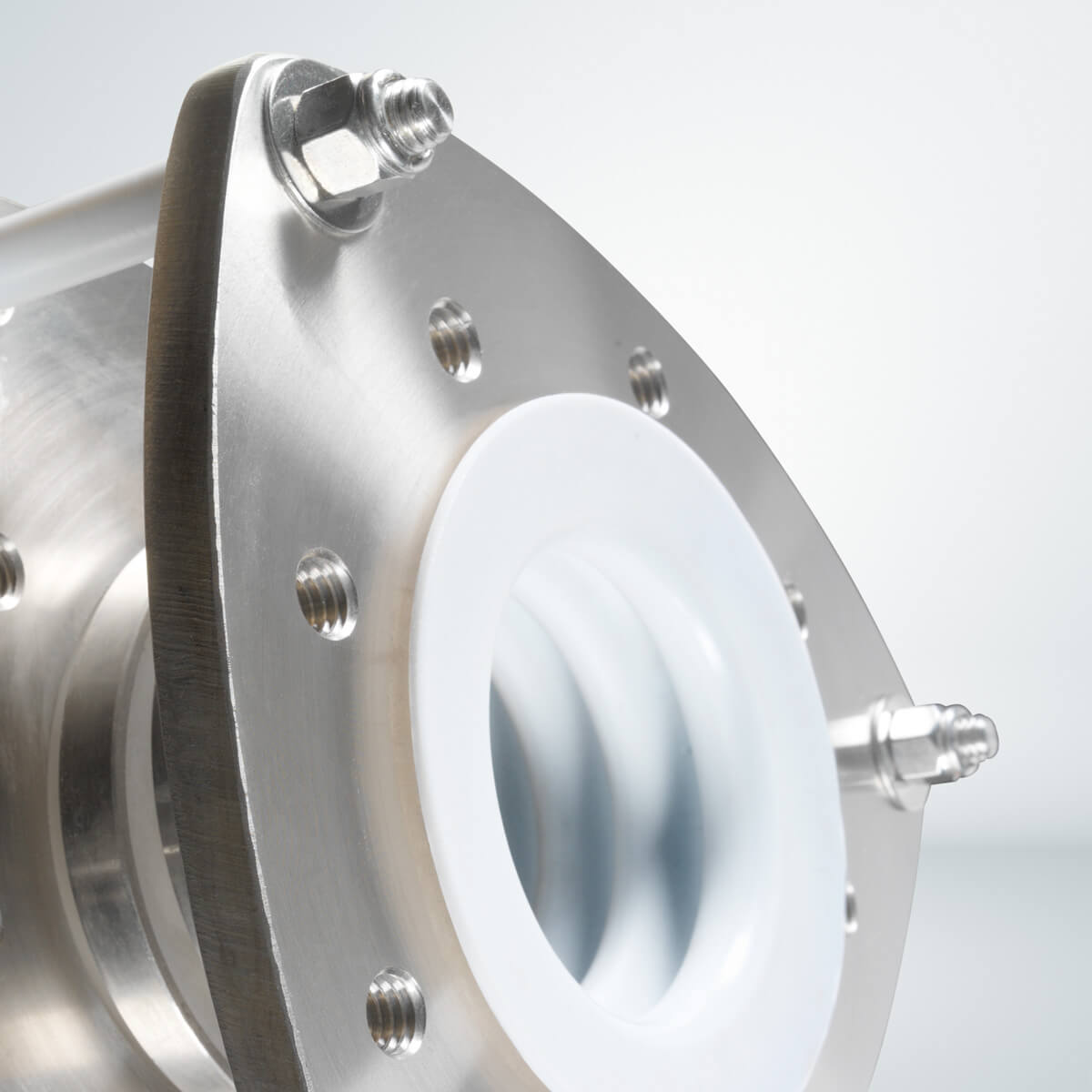

PTFE-Kompensatoren
Neuer TEXT
Alles neu machen, incl. Broschüre!!!
- Systemlösungen
- Einsatzbereiche
Einsatzbeispiele
Neue Bilder und Texte
Deckdichtung am Gaskanal und Schiffkonstruktion Zertifizierungen, Zulassungen und Prüfungen:
- Doku und Downloads
Zertifizierungen, Zulassungen und Prüfungen:
- Typen
Die abgebildeten Kompensatorentypen, Bewegungen, Temperatur- und Druck-Varianten sind nur gültig für die im Beispiel aufgeführten Werte.
Gewebe- und Weichstoffkompensatoren können durch unterschiedlichen Materialaufbau, aber bei gleicher Konstruktion und gleicher Bewegungsaufnahme, jeweils für verschiedene Einsatzbereiche ausgelegt werden.
Ohne Flansch
Kompensatortyp 01.001 Bewegung vom Abstand der Rohrleitung (AR) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 25 % und lateral 10 % 360 °F + 14,5 psi 180 °C + 1 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.011 Bewegung vom Abstand der Rohrleitung (AR) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 35 % und lateral 15 % 360 °F + 14,5 psi 180 °C + 1 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.001 + 1.001/IS Bewegung vom Abstand der Rohrleitung (AR) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 25 % und lateral 10 % 360 °F + 14,5 psi 180 °C + 1 bar 1830 °F ± 1,5 psi 1000 °C ± 100 mbar Kompensatortyp 1.011/IS Bewegung vom Abstand der Rohrleitung (AR) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 35 % und lateral 15 % 360 °F + 14,5 psi 180 °C + 1 bar 1830 °F ± 1,5 psi 1000 °C ± 100 mbar Kompensatortyp 01.041 + 1.041/IS Bewegung vom Abstand der Rohrleitung (AR) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 35 % und lateral 15 % 360 °F + 14,5 psi 180 °C + 1 bar 1830 °F ± 1,5 psi 1000 °C ± 100 mbar Mit Flansch

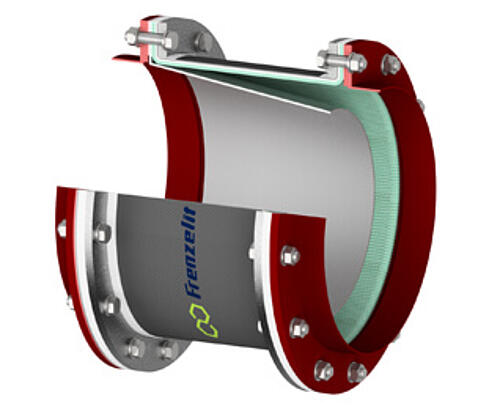

Kompensatortyp 01.201 Bewegung vom Flanschabstand (EH) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 25 % und lateral 10 % 360 °F + 14,5 psi 180 °C + 1 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.211 Bewegung vom Flanschabstand (EH) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 35 % und lateral 15 % 360 °F + 43,5 psi 180 °C + 3 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.251 Bewegung vom Flanschabstand (EH) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 70 % und lateral 30 % 360 °F - 7,25 psi 180 °C - 0,5 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.301 Bewegung vom Flanschabstand (EH) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 25 % und lateral 10 % 360 °F + 14,5 psi 180 °C + 1 bar 480 °F ± 2,9 psi 250 °C ± 200 mbar Kompensatortyp 01.351 Bewegung vom Flanschabstand (EH) Temperaturvarianten °F / °C Druckvarianten psi / bar Axial 70 % und lateral 30 % 360 °F + 72,5 psi 180 °C + 5 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Für große Bewegungen
Kompensatortyp 01.031/2 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 70 % und lateral 30 % 360 °F + 14,5 psi 180 °C + 1 bar 750 °F ± 2,9 psi 400 °C ± 200 mbar Kompensatortyp 01.231/3 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 60 % und lateral 30 % 360 °F + 14,5 psi 180 °C + 1 bar 750 °F ± 2,9 psi 400 °C ± 200 mbar Kompensatortyp 03.251 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 70 % und lateral 20 % 360 °F - 7,25 psi 180 °C - 0,5 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.422 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 100 % und lateral 10 % 360 °F + 43,5 psi 180 °C + 3 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 02.422 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 70 % und lateral 10 % 360 °F + 43,5 psi 180 °C + 3 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Sonderausführungen
Kompensatortyp 01.012 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 80 % und lateral 20 % 360 °F + 14,5 psi 180 °C + 1 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.022 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 50 % und lateral 20 % 360 °F + 14,5 psi 180 °C + 1 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.421 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 30 % und lateral 10 % 360 °F + 14,5 psi 180 °C + 1 bar 480 °F ± 2,9 psi 250 °C ± 200 mbar Kompensatortyp 01.101 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 25 % und lateral 10 % 360 °F + 14,5 psi 180 °C + 1 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar Kompensatortyp 01.072 Bewegung vom Abstand der Rohrleitung (AR/EH) Temperaturvarianten °F/°C Druckvarianten psi/bar Axial 80 % und lateral 20 % 360 °F + 7,25 psi 180 °C + 0,5 bar 930 °F ± 1,5 psi 500 °C ± 100 mbar - Service
Service
Kompensatoren müssen unter Wahrung der Betriebssicherheit Belastungen standhalten, wie der Anlagenteil oder die Rohrleitung selbst und zusätzlich Spannungen, Bewegungen, Schwingungen oder Vibrationen in axialer und/oder lateraler Richtung aufnehmen.
Eventuell haben Sie bereits exakte Vorstellungen, wie Ihr Kompensator aussehen soll. Oder eine Anwendung, die es gilt,weiter zu entwickeln. Eine Partnerschaft mit Frenzelit bietet Ihnen die Möglichkeit, Ihre Ideen entsprechend den anlagenspezifischen Anforderungen umzusetzen.
Deshalb unser Angebot an Sie:
Frenzelit-Ingenieure entwickeln gemeinsam mit Ihrer Konstruktionsabteilung eine technisch funktionelle und kostengünstige Lösung, die Ihren Ansprüchen gerecht wird. In allen Phasen der Projektabwicklung von Gewebe-, Weichstoff- und Elastomerkompensatoren, PTFE-Verbundmaterial- sowie PTFE-, Gummi- und Stahlkompensatoren in Ihre Anlage, stehen Ihnen erfahrene Ansprechpartner zur Verfügung. Angefangen von der Planung über die Herstellung bis zum Einbau und der Wartung während der gesamten Betriebsdauer Ihrer Anlage.Durch die persönliche Beratung vor Ort entlasten Sie Ihre Mitarbeiter, schonen wertvolle Ressourcen und kommen schneller zu einem gesicherten Ergebnis. Anhand Ihrer Anforderungen entwickeln, konstruieren oder optimieren wir gemeinsam mit Ihrem Team Kompensatoren von denen Sie sicher sein können, dass sie auch morgen den Anforderungen gerecht werden – getreu unserem Motto „creating hightech solutions“.

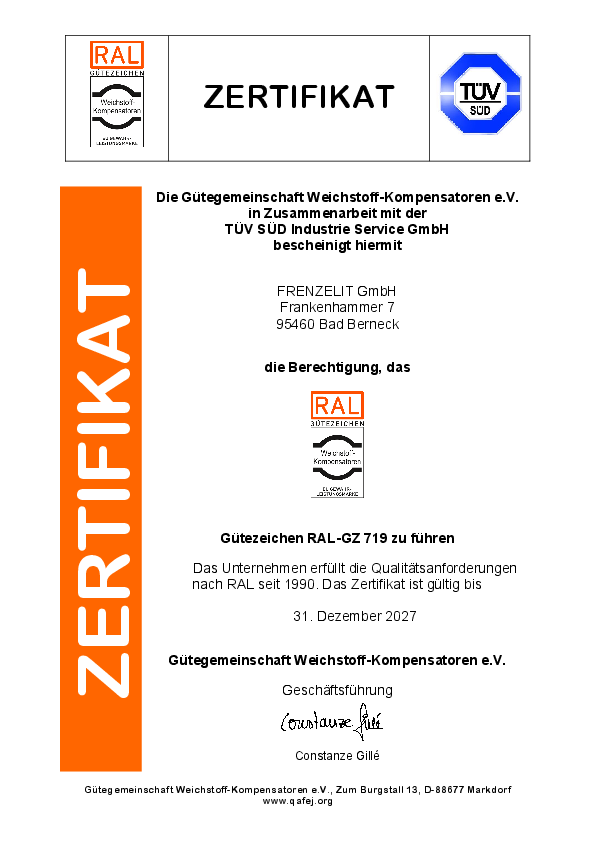

Zertifizierungen, Zulassungen und Prüfungen:
Kompensatoren-Portfolio
